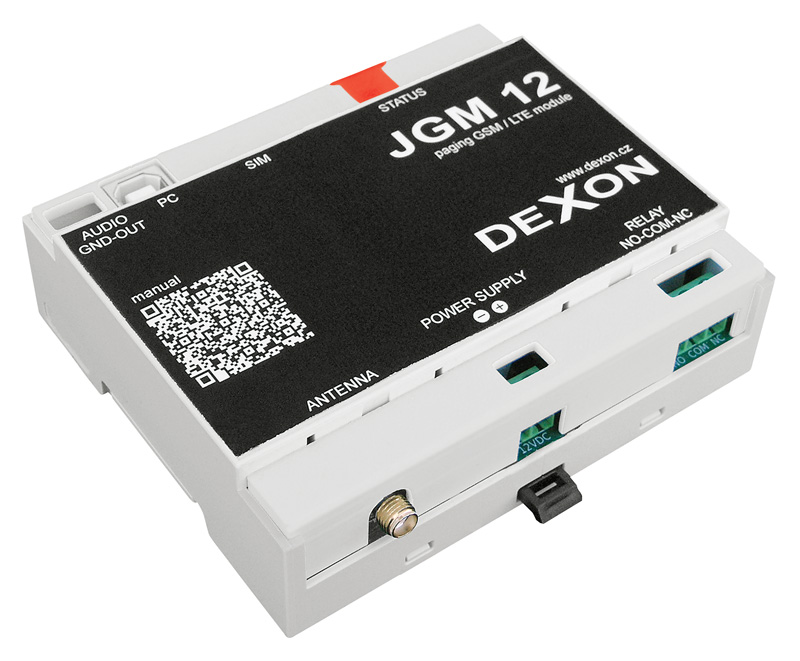

JGM 12 modul pagingu GSM, LTE

JGM 12 je modul, jež použijete jako prostředek k telefonnímu dovolání se (hlášení) do ozvučení. Například, místo velmi vzdáleného připojení mikrofonů, nebo pokud by mikrofonů mělo být mnoho, nebo jako běžný telefonní vstup do ozvučení.

Oproti verzi JGM 10 se pro připojení k telefonní lince nepoužívá kabelu, ale naopak, verze JGM 12 je vyrobena jako bezdrátové zařízení hlásící se do sítě mobilního operátora. Protože se předpokládá ukončení GSM sítě po roce 2028, je modul vybaven čipem, který umožňuje telefonii i v novém pásmu LTE, což je hlavní rozdíl oproti staršímu modelu JGM 11.

Za účelem registrace k síti operátora, obsahuje slot pro miniSIM kartu, pomocí které se zařízení přihlásí k vašemu operátorovi. Použití je tedy tam, kde nemáme k dispozici klasickou pevnou linku (PTSN), nýbrž kde máme k dispozici GSM / LTE signál a samozřejmě, když daný tarif umožňuje příjem telefonních hovorů.

Po zavolání na číslo vložené SIM, modul volání vyzvedne, přehraje gong volajícímu a přehraje audio soubor do ozvučení, jako gong upozorňující, že bude probíhat hlášení. Aby ale volání do ozvučení nemohlo být zneužito, nastavují se v konfigurační aplikaci tzv. povolená telefonní čísla.

Modul je vybaven relé pro spínání další audio techniky a dodává se v provedení na DIN lištu o rozměrech DIN6M. Součástí balení je anténa pro příjem mobilního signálu.

• modul je určen pro hlášení do ozvučení prostřednictvím telefonního volání
• volání je možné jen z tzv. povolených čísel (až 32 čísel) = ochrana proti zneužití
• primární funkce – automatické vyzvednutí volání, převod dat na audio výstup, sepnutí relé
• modul obsahuje mikropočítač, sekci audio a GSM / LTE tuner
• podpora volání ve starých GSM sítích i v novém pásmu LTE (VoLTE) (po roce 2028)
• slot pro miniSIM kartu o rozměrech 15 × 25 mm
• konektor SMA (50 ?) pro připojení externí antény pro příjem signálu GSM / LTE
• součástí balení je anténa, všesměrová, se ziskem 3,4 dB
• délka přívodního kabelu k anténě 2 m
• možno použít i vlastní anténu s konektorem SMA a impedancí 50 Ω
• relé, s vyvedeným NC a NO kontaktem
• relé může například sepnout napájení zesilovače, rozhlasové ústředny, nebo jiné audio techniky
• max. proud kontaktem relé 10 A
• audio výstup s úrovní 560 mV rms
• úspěšné vyzvednutí linky a audio spojení je doprovázeno audio signály, jak na straně volajícího telefonu (pevně dán z výroby), tak na straně audio výstupu (možno nahrát mp3 soubor)
• max. délka audio soboru 8 s
• okamžité ukončení audio hlášení ukončením hovoru na tel.
• taktéž ukončení hlášení je signalizováno přehráním zvoleného audio souboru
• automatické ukončení hlášení po 60 min
• LED indikace napájení, nabootování firmware, registrace do telefonní sítě a hlášení dvěmi LED
• veškerá data jsou uložena v paměti EEPROM, po obnovení napájení je zařízení funkční se stejným nastavením
• nastavení se provádí pomocí aplikace Dexon JGM 12 Configurator, pro PC (Windows)
• aplikace je zdarma
• k nastavení se používá USB spojení s počítačem, prostřednictvím konektoru USB-B
• provedení na DIN lištu o rozměrech DIN6M
• plastová světlešedá krabička
• všechny výstupy a vstupy na šroubovací svorkovnici
• frekvenční rozsah dle podmínek GSM / LTE operátora (pro běžná hlášení zcela postačující)
• pracovní teplota 5 – 40 °C
• napájení DC 12 – 15 V (šroubovací svorkovnice), zdroj není součástí
• rozměry 106 × 87 × 33 mm
• hmotnost 0,13 kg
